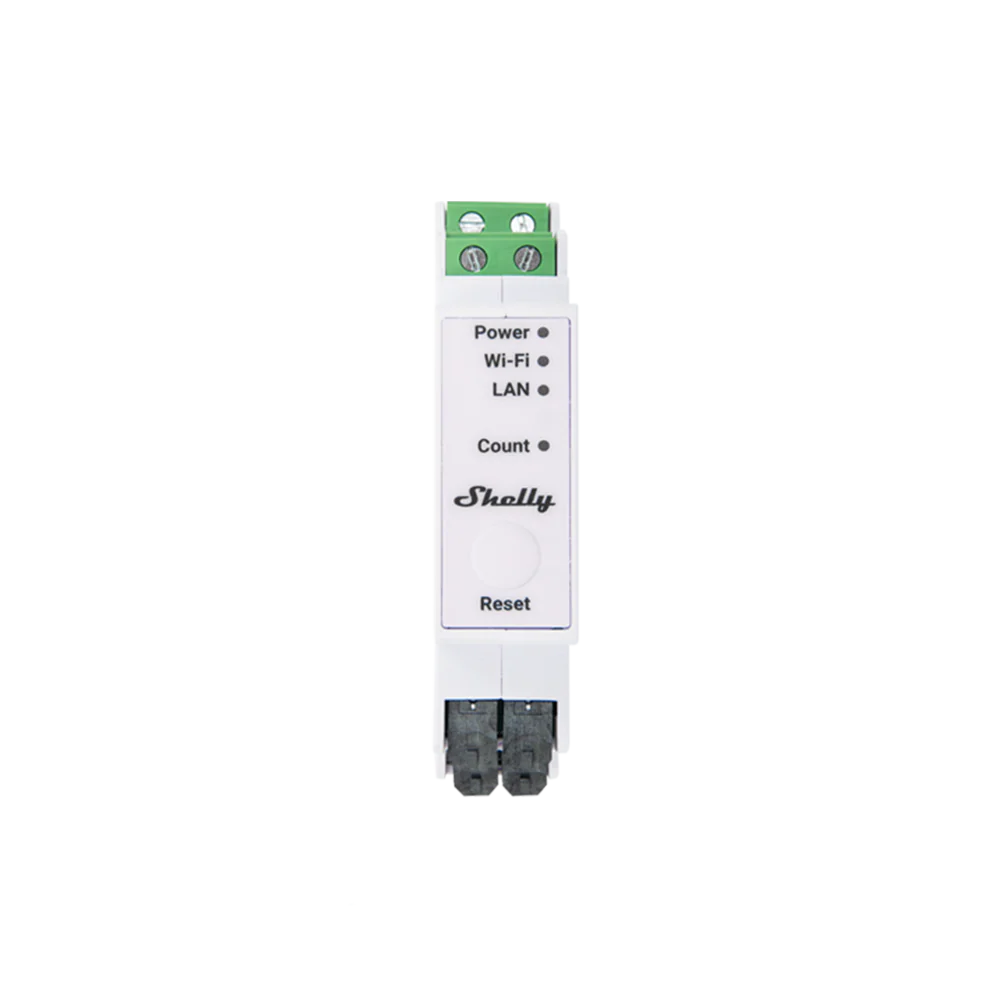

Shelly Pro 3EM-400A

El Shelly Pro 3EM-400A es un medidor de energía trifásico para carril DIN destinado a instalaciones de alta potencia. Mide hasta 400 A por fase mediante transformadores de corriente CT-400A, sin necesidad de cortar los conductores existentes. Está pensado para integradores que trabajan con acometidas industriales, comunidades de vecinos, explotaciones agrícolas o edificios donde el consumo desborda holgadamente lo que cubre un medidor doméstico. Incorpora Ethernet además de Wi-Fi y Bluetooth, guarda 60 días de registros en memoria no volátil y expone los datos por MQTT, HTTP, WebSocket y RPC con TLS en todas las conexiones entrantes. Ocupa 19 mm en el cuadro y utiliza el mismo firmware Gen2 que el resto de la gama Pro.

Características principales

• Medición hasta 400 A por fase mediante transformadores CT-400A, con precisión de ±1 % entre 5 y 400 A.
• Medición en 4 cuadrantes. Distingue energía activa importada de exportada, con cargas resistivas, capacitivas e inductivas.
• Clase de precisión B en energía activa, con un error de medida del 1 %.
• Conectividad LAN, Wi-Fi y Bluetooth. Cada una puede habilitarse o deshabilitarse de forma independiente.
• Registro local de 60 días con resolución de 1 minuto, exportable en CSV o JSON.
• Reloj en tiempo real. Mantiene marcas de tiempo correctas aunque se pierda el servidor SNTP.
• Detección de error de secuencia de fases (activable) y calibración canal a canal.
• Entrada para transformador de neutro (CTN), opcional y no incluida.
• Interfaz para Add-on Shelly Pro, indicación óptica por pulsos y sensor de temperatura interno.
• Scripting mJS y webhooks (20 hooks con 5 URL cada uno).
• Preparado para fotovoltaica.

Beneficios

• Cubre acometidas que ningún medidor de 63 o 120 A puede abarcar, con un solo dispositivo de 19 mm.
• Se instala sin interrumpir el suministro: los transformadores se colocan sobre los conductores.
• Conserva el histórico aunque caiga Internet, gracias al almacenamiento local y al reloj interno.
• El puerto Ethernet elimina los cortes de señal típicos de un cuadro metálico.
• Permite repartir costes energéticos por zonas, plantas o inquilinos con datos reales.

Aplicaciones

• Residencial de alta potencia y viviendas con acometida reforzada.
• Edificios plurifamiliares, comunidades, hoteles y apartamentos turísticos.
• Terciario ligero: oficinas, comercio, restauración, estaciones de servicio.
• Agrícola: granjas, naves, silos y sistemas de riego.
• Municipal y administración pública.
• Campus universitarios y centros de formación.
• Autoconsumo fotovoltaico de gran potencia, con medida de generación y excedentes.

Especificaciones técnicas

Alimentación

• Tensión: 110-240 V~ 50/60 Hz
• Consumo propio: < 3 W
• Protección externa requerida: curva B o C, 16 A máx., poder de corte mínimo 6 kA, clase 3 de limitación de energía

Medida

• Voltímetros (RMS por fase): 100-260 V, precisión ±1 %
• Amperímetros (RMS por fase y neutro, vía CT): 0-400 A
• Precisión de corriente: ±1 % (5-400 A), ±2 % (0-5 A)
• Transformador compatible: CT-400A
• Magnitudes: potencia activa y aparente, energía activa y aparente, factor de potencia, energía activa y reactiva fundamentales
• Umbral sin carga: 30 VA por canal
• Carga mínima para calibración canal a canal: 5000 W por canal
• Almacenamiento: al menos 60 días con resolución de 1 minuto
• Exportación: CSV y JSON mediante RPC

Entradas y conexiones

• 4 entradas de línea en bornes de tornillo: 3 L y 1 N
• 4 entradas de transformador de corriente: 3 de fase y 1 de neutro
• 1 conector RJ45 (Ethernet)
• Interfaz serie propietaria para Add-on Shelly Pro
• 1 pulsador táctil (AP a los 5 s, reinicio de fábrica a los 10 s)

Conectividad

• Wi-Fi 802.11 b/g/n, 2400-2495 MHz, < 20 dBm. Alcance hasta 30 m en interior y 50 m en exterior
• Bluetooth 4.2. Alcance hasta 10 m en interior y 30 m en exterior
• Ethernet mediante RJ45
• MQTT, HTTP, WebSocket y RPC, con TLS en las conexiones entrantes

Hardware

• Procesador: ESP32-D0WDQ6
• Memoria flash: 16 MB
• Sensor de temperatura interno

Dimensiones y entorno

• 94 x 19 x 69 ±0,5 mm · 62 ±1 g · montaje en carril DIN
• Sección de conductor: 0,5-2,5 mm². Longitud de pelado: 6-7 mm. Par máximo: 0,4 Nm
• Temperatura de trabajo: -20 °C a 40 °C · Humedad: 30-70 % HR · Altitud máx.: 2000 m
• Carcasa de plástico blanco

Compatibilidad

Plataformas

• Shelly Smart Control (app y web)
• Interfaz web integrada en el propio dispositivo
• Home Assistant

Protocolos e integración

• MQTT, HTTP, WebSocket y RPC, con TLS
• Modbus TCP, según la documentación de la serie Pro 3EM
• Funciona en red local sin necesidad de Internet ni de hub

Accesorios compatibles

• Shelly Pro 3EM Switch Add-on — añade un contacto seco para gobernar un contactor
• Transformador de corriente de neutro (CTN), opcional y no incluido

Tipos de carga admitidos

• Resistivas, capacitivas e inductivas

¿Por qué elegir el Shelly Pro 3EM-400A?

La diferencia con el resto de la gama es el rango de medida. Donde el Pro 3EM-3CT63 llega a 63 A y el Pro 3EM 120A a 120 A, este modelo cubre hasta 400 A por fase, que es el terreno de las acometidas industriales, las comunidades grandes y las explotaciones agrícolas. El resto de prestaciones —Ethernet, 60 días de registro, clase de precisión B, interfaz para Add-on— se mantiene idéntico, así que la elección se reduce a una pregunta: qué intensidad circula realmente por tu acometida. Como contrapartida, la calibración canal a canal exige una carga mínima de 5000 W por canal, frente a los 500 W del modelo de 63 A.

Aviso importante: este dispositivo no incorpora relé. Si además de medir necesita conmutar cargas, deberá añadir el Shelly Pro 3EM Switch Add-on, cuyo contacto seco está previsto para excitar la bobina de un contactor externo (máximo 2 A a 240 V), nunca para alimentar la carga directamente.

Preguntas frecuentes

¿Necesita un hub o pasarela?
No. Se conecta directamente a la red local por Ethernet o Wi-Fi y se gestiona desde Shelly Smart Control, la interfaz web o una plataforma de automatización.

¿Puede cortar la corriente de un circuito?
No por sí mismo. Carece de relé integrado; el corte se realiza sobre un contactor externo gobernado por el Shelly Pro 3EM Switch Add-on.

¿Hay que cortar los cables para instalarlo?
No. La medida es sin contacto: los transformadores CT-400A se colocan alrededor de los conductores de fase.

¿Mide también el neutro?
Dispone de una cuarta entrada para transformador de neutro, pero ese transformador (CTN) es opcional y no se suministra.

¿Qué diferencia hay con el Pro 3EM 120A?
Únicamente el rango de medida y los transformadores. El 120A cubre hasta 120 A por fase; este llega a 400 A. Electrónica, conectividad y firmware son equivalentes.

¿Sirve para autoconsumo fotovoltaico?
Sí. La medición en 4 cuadrantes distingue la energía importada de la exportada, lo que permite controlar generación, consumo y excedentes.

¿Se puede controlar por Bluetooth?
No. El Bluetooth se emplea para dar de alta el dispositivo y como pasarela hacia dispositivos Shelly BLU.

¿Cuánta garantía tiene?
5 años, como el resto de la gama Pro de Shelly.
